河南外冷夾套冷卻機設備

項目概況

一、設備介紹

冷卻機是φ2.6×30m冷卻機。該產品是用于氟石膏廢渣的冷卻。它具有外層裹有一層水冷夾套裝置、結構緊湊、運轉平穩、操作維護簡便、冷卻效果更好、產能大、運轉率高等特點。

二、工作原理

物料通過進料裝置進入冷卻機。冷卻機回轉，其內揚料板帶動物料與空氣進行充分熱交換，同時外層的夾套流入循環水，對冷卻機筒體進行熱交換，從而對同行體內物料進行熱交換，隨著按照設計斜度和轉速不停轉動的筒體，物料也在筒體內周期性地翻滾前進，從而把物料由進料端輸送到出料端，并保證在物料在通過冷卻機的時間內將其冷卻到100℃以下，從而完成整個冷卻過程。

解決方案

1.用大型立式車床和鏜銑床進行一體化加工制造，有效提高了整機的安裝精度和可靠性；

2.多種角度的周向揚料板組合裝置，可大幅提高其熱交換率，縮短冷卻時間；

3.配有外冷水套裝置，可更高效的降低物料溫度，是物料溫度降低至100℃以下。

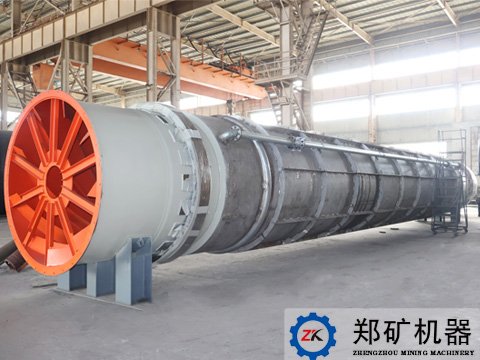

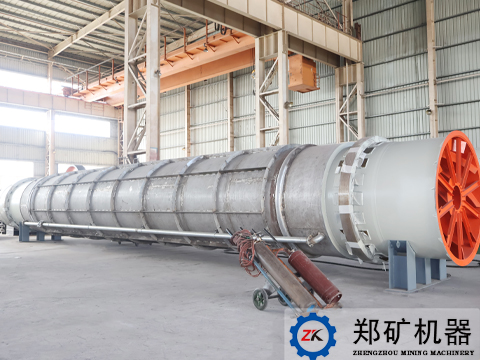

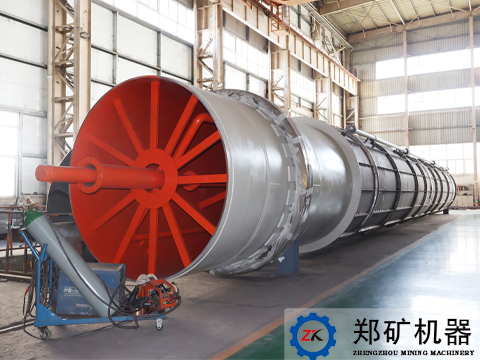

現場圖片
