螺旋分級機按螺旋軸的數目可分為單螺旋和雙螺旋分級機，按溢流堰高度分為高堰式、低堰式和沉沒式三種。
高堰式螺旋分級機的溢流堰位置高于螺旋軸下端的軸承中心，但低于溢流端螺旋的上沿，具有一定的沉降區域，適用于粗粒分級，可獲得大于100目的溢流粒度。
低堰式螺旋分級機溢流堰低于溢流端的軸承中心，因此沉降區面積較小，溢流生產能力低；通常不用于分級作業，用來沖洗礦砂進行脫泥。
沉沒式螺旋分級機溢流端的整個螺旋都浸沒在沉降區的液面下，其沉降區具有較大的面積和深度，適用于細粒分級，可獲得小于100目的溢流粒度。
那么，螺旋分級機，工作原理怎么樣？
螺旋分級機細磨后的礦漿從位于沉降區中部的進料口給入水槽，傾角安裝的水槽下端是礦漿的分級沉降區。螺旋低速轉動，對礦漿起攪拌作用，使輕細顆粒懸浮到上面，流到溢流邊堰處溢出，進入下一道工序處理，粗重顆粒則沉降到槽底，由螺旋送到排料口作為返砂排出。通常螺旋分級機與磨機形成閉路，將粗砂返回磨機再磨。

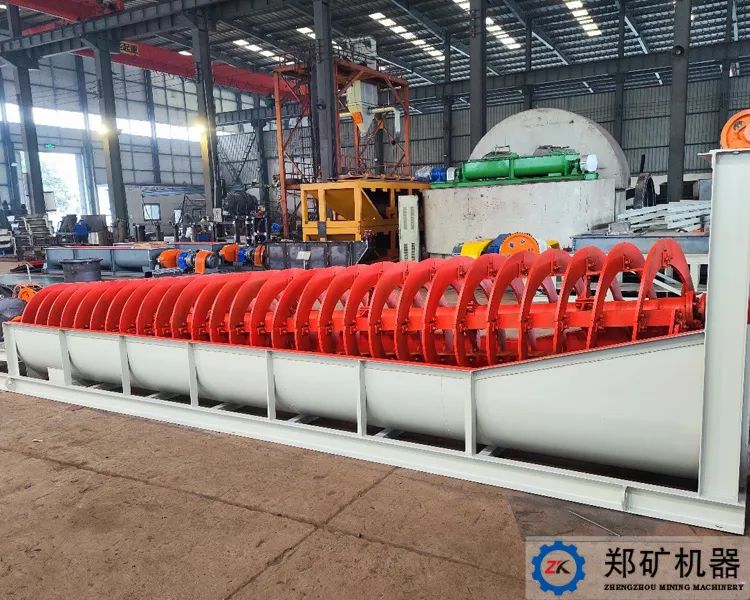

螺旋分級機，主要有槽體部件、螺旋裝置、傳動裝置、升降機構等組成。
NO.01槽體部件
半圓形水槽，由鋼板、型鋼焊接成，是螺旋分級機的機體。槽體上端的下部有返砂口，槽體下端的底部有排礦閥，此閥在正常工作時關閉，而在出故障等特殊情況下打開放出礦漿。
NO.02螺旋裝置
本機的主要部件，其主軸為優質無縫鋼管，無縫鋼管(空心軸)兩端焊有軸徑，支撐在兩端的支座內。軸上以卡箍方式裝有與螺旋導角相適應的支板架，上面固定有左右螺旋葉片，其螺旋機構多采用雙頭等螺距螺旋，螺旋葉片材質采用Q355B，保證了設備的使用壽命。螺旋轉動，—方面攪拌礦漿使輕細顆粒浮起，同時把沉于槽底的粗重顆粒向上端排送。
NO.03傳動裝置
下端的軸承支座由于長時間浸沒于礦漿中，因此需要良好的密封裝置。采用了盤根迷宮式密封型式，從而改善了密封性能，延長軸承使用壽命。下部軸頭與螺旋體采用法蘭連接，方便更換。
NO.04傳動裝置
螺旋分級機的螺旋軸通過電動機、皮帶輪、減速器、十字滑塊聯軸器傳動，而且把原設計的滑動軸承改進為滾動軸承，傳動效率大大提高；設備運行穩定，噪聲低，安裝維護方便，運行成本大大降低，為用戶創造了經濟效益。
NO.05升級機構
本機螺旋部件的升降采用手動升降。當分級機結束工作時，水槽中的物料即產生沉淀，沉砂會將螺旋葉片埋住而造成起動困難，傳動裝置產生過載負荷，因此必須把螺旋裝置由水槽中提起，使之離開沉積層。此外，在動轉時若粗砂沉淀層過厚造成螺旋軸旋轉困難，也可將其略微升起，以防止葉片等機件損壞。
螺旋分級機，技術操作怎么樣？
01運轉條件
（1）任何部位的油不許落在分級機槽內。
（2）各部軸承和減速機潤滑狀態良好，不易加油處應以油管引到方便處加油。
（3）給礦口處必須安裝金屬網防止鐵球流入。
（4）聯軸器、皮帶、開式齒輪處須有牢固可靠的防護罩，電器設施靈敏可靠。
02開車前的檢查開車順序及注意事項
2.1設備檢查由運轉工負責，發現問題及時處理，重大問題應報請有關領導后方可處理，并詳細記入運轉記錄中；
2.2檢查部位及內容：
（1）潤滑系統：
檢查減速箱油量及開式齒輪潤滑脂是否充足。檢查各軸承加油裝置的給油情況。
（2）機體各部：
檢查各部螺絲及鍵是否松動；檢查皮帶松緊程度；
檢查螺旋葉片是否松動，是否磨損過大。
（3）電氣裝置：
檢查電氣開關及限位開關是否完好。
2.3檢查無誤并與前后崗位聯系后，方可啟動。順序如下：
（1）切入電源，按下啟動按鈕；
（2）注意有無異常變化；
（3）打開水路開關。
2.4嚴禁螺旋葉片被礦砂埋沒時啟動，如被埋住，可用提升裝置將螺旋部分提起，啟動后再徐徐放到規定位置。
2.5工作中不準擅離工作崗位，或將設備交他人代管。
2.6啟動后不得用手等觸摸旋轉部分和隨意移動防護罩。
2.7嚴禁濕手操縱電氣開關等。
03運行中的維護及重點檢查內容
運行中應經常檢查以下各部，并將結果詳細記入運轉記錄中。
3.1各部軸承。
檢查各軸承溫度不得超過70℃；
各個加油點是否清潔，給油情況是否正常。
3.2機體各部：各部螺栓有無松動；檢查有否異常振動及晌聲。
3.3電動機：溫升不得超過60℃，有否異常晌聲，振動及氣味。
04停車的操作順序及注意事項
4.1接到停車通知后，按下列停車次序進行。
（1）擋住分級機返砂槽
（2）停止給水。
（3）待槽內礦砂全部排完后，按下停止按鈕停車。
（4）停車后應將螺旋部分提出礦砂面。
4.2無通知停電或發生故障時，立即按下停止按鈕，并停止給水。
4.3電器發生故障時應立即切斷電源，并通知電工檢修，不得擅自進行處理。
