該工藝的核心原理是通過(guò)懸浮預(yù)熱系統(tǒng)對(duì)高嶺土進(jìn)行有效預(yù)加熱，隨后在回轉(zhuǎn)窯中完成高溫煅燒過(guò)程，從而實(shí)現(xiàn)高嶺土的物理化學(xué)性質(zhì)改性，提高其白度、化學(xué)穩(wěn)定性及功能性。

該工藝具有以下顯著特點(diǎn)：

     熱效率高：利用煙氣余熱預(yù)熱原料，提高能源利用率;

     能耗低：整體能耗較傳統(tǒng)工藝減少20%-30%;

     連續(xù)化生產(chǎn)：適合大規(guī)模工業(yè)化運(yùn)行;

     產(chǎn)品性能穩(wěn)定：煅燒溫度與時(shí)間控制精準(zhǔn)，產(chǎn)品質(zhì)量一致性高;

    環(huán)保性能好：便于尾氣處理，減少污染物排放。

工藝流程講解

1. 原料預(yù)處理

　　為了確保后續(xù)工序順利進(jìn)行，首先對(duì)原礦進(jìn)行破碎和研磨處理：

破碎：將大塊高嶺土原礦破碎至粒徑≤5mm;

研磨與篩分：使用雷蒙磨等設(shè)備將物料研磨至200目以上，并去除雜質(zhì);

配料調(diào)整：根據(jù)產(chǎn)品要求添加助劑(如助燒劑)以優(yōu)化煅燒。

2. 懸浮預(yù)熱系統(tǒng)

懸浮預(yù)熱器通常由多級(jí)旋風(fēng)筒組成，形成有效的熱交換系統(tǒng)。在此階段：高嶺土細(xì)粉與來(lái)自回轉(zhuǎn)窯的高溫?zé)煔饽嫦蛄鲃?dòng)，在管道中呈懸浮狀態(tài)進(jìn)行快速熱交換;

煙氣溫度從約1000℃降至300-400℃;

高嶺土溫度升至500-700℃，完成初步脫水和部分分解反應(yīng)(如羥基脫除)。

3. 回轉(zhuǎn)窯煅燒

煅燒是整個(gè)工藝的核心環(huán)節(jié)，主要在傾斜安裝的旋轉(zhuǎn)圓筒內(nèi)完成：

煅燒溫度控制在900-1250℃，使高嶺石發(fā)生晶型轉(zhuǎn)變(如轉(zhuǎn)化為莫來(lái)石和石英);

煅燒時(shí)間一般為30分鐘至數(shù)小時(shí)，取決于窯體長(zhǎng)度、轉(zhuǎn)速和溫度制度;

燃料可采用煤粉、天然氣等，可根據(jù)環(huán)保要求選擇清潔能源;

通過(guò)多點(diǎn)測(cè)溫與自動(dòng)燃燒控制系統(tǒng)，確保溫度場(chǎng)均勻穩(wěn)定。

4. 冷卻與后處理

煅燒后的高嶺土需經(jīng)過(guò)冷卻和精細(xì)加工：

快速冷卻：通過(guò)豎式冷卻器或驟冷裝置迅速降溫，防止晶體過(guò)度生長(zhǎng);

粉磨與改性：根據(jù)用途進(jìn)行超細(xì)粉碎(如D90=2-5μm)或表面改性(如偶聯(lián)劑處理);

包裝入庫(kù)：成品經(jīng)篩分、合格后包裝，準(zhǔn)備出廠。

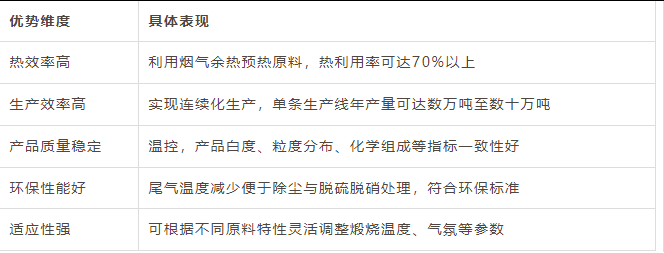

工藝優(yōu)勢(shì)分析

關(guān)鍵技術(shù)要點(diǎn)
